S210-24T4SR
概述
表3-228 S210-24T4SR基本信息
| 属性 | 描述 |
|---|---|
| 描述 | S210-24T4SR(24个10/100/1000BASE-T以太网端口,4个千兆SFP,交流供电) |
| 部件编码 | 98011894 |
| 型号 | S210-24T4SR |
| 起始支持版本 | V200R021C20 |
组成结构

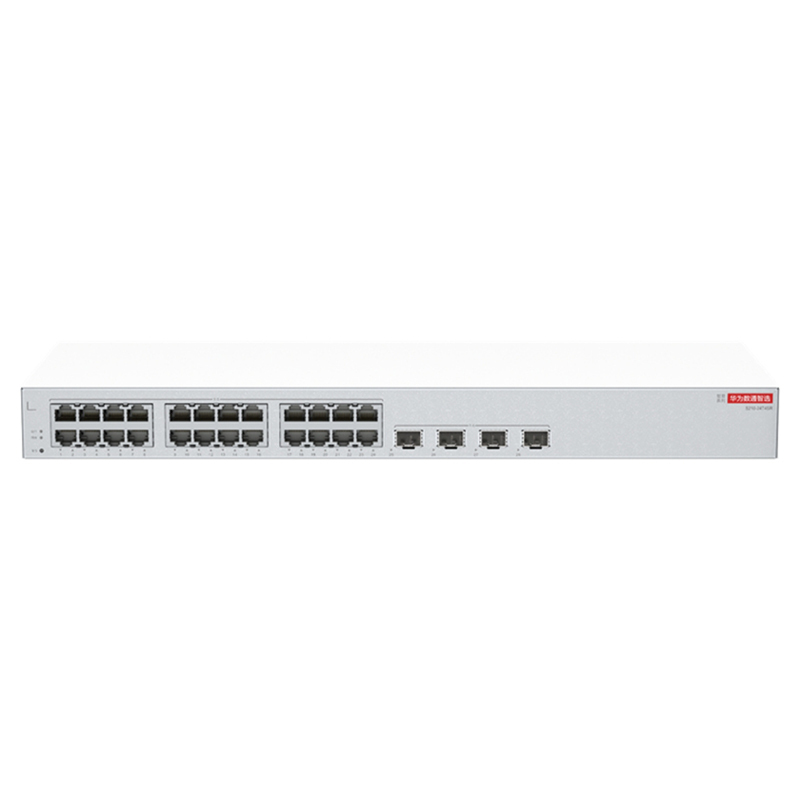

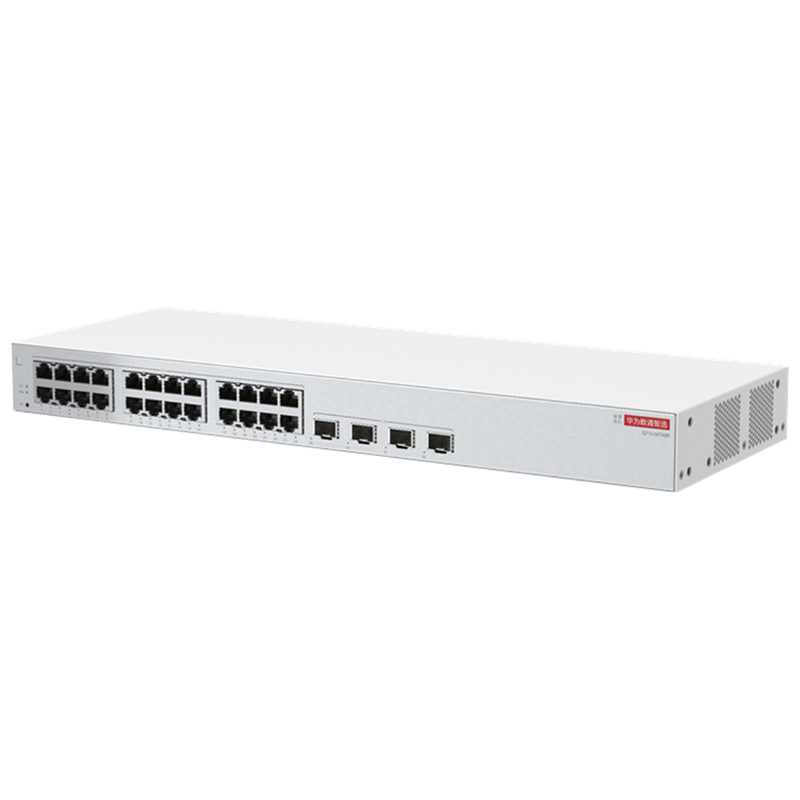

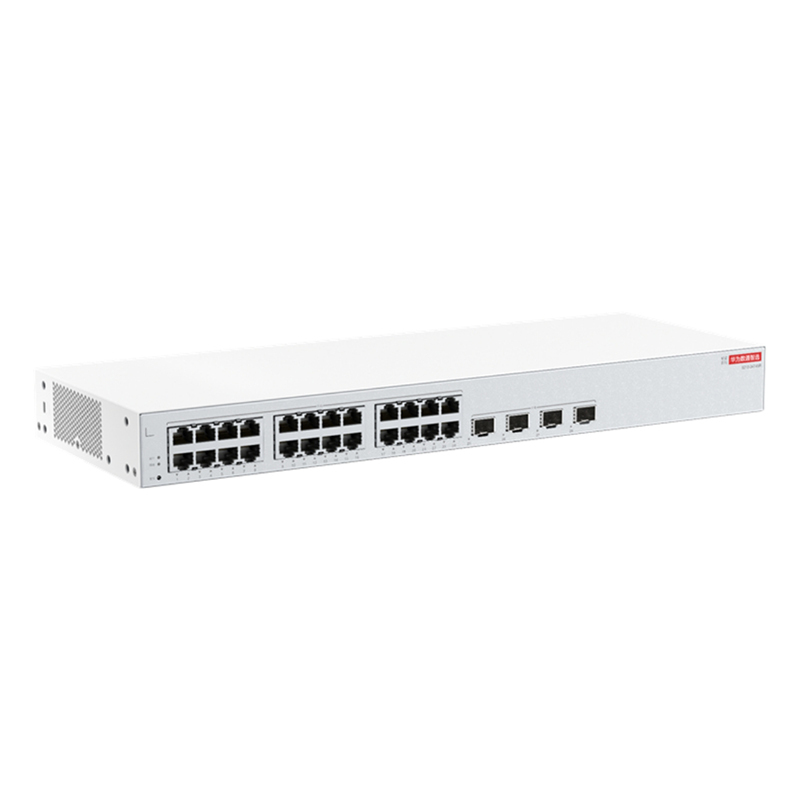

图3-66 S210-24T4SR外观
1 | 设备运行指示灯 | 2 | 网络状态指示灯 |
3 | 1个复位按钮 须知： 长按（6s以上）：恢复出厂配置并复位设备。 短按：复位设备。 复位设备会导致业务中断，需慎用此按钮。 | 4 | 24个十兆/百兆/千兆以太网电接口 |
5 | 电接口指示灯 | 6 | 4个千兆以太网光接口 |
7 | 光接口指示灯 | 8 | 接地螺钉 |
9 | 交流电源插座 说明： 配套使用随设备发货的交流电源线。 | - | - |
接口
表3-229 S210-24T4SR接口说明
| 接口名称 | 连接器类型 | 描述 | 可使用的部件 |
|---|---|---|---|
| 十兆/百兆/千兆以太网电接口 | RJ45 | 十兆/百兆/千兆以太网电接口主要用于十兆/百兆/千兆业务的接收和发送。 | |
| 千兆以太网光接口 | SFP | 千兆以太网光接口主要用于千兆业务的接收和发送。 |
指示灯和按钮
表3-230 指示灯说明
指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|---|---|---|
设备运行状态灯 | - | 常灭 | 系统未运行或处于复位状态。 |
绿色 | 快闪（8Hz，1秒闪8次） | 系统处于上电加载、复位启动或升级状态。 | |
绿色 | 慢闪（0.5Hz，2秒闪1次） | 系统正常运行中。 | |
网络状态指示灯 | - | 常灭 | 设备没有处于云管理状态。 |
蓝色 | 常亮 | 设备处于云管理状态，云管理上线成功。 | |
接口指示灯 | - | 常灭 | 接口无连接。 |
绿色 | 常亮 | 接口建立了十兆或百兆或千兆连接。 说明： 设备启动过程中，所有接口指示灯会同时绿色常亮2S左右后熄灭，标志业务初始化完成。 | |
绿色 | 闪烁 | 接口正在传输数据。 |
供电系统
设备的电源配置方式为内置单交流电源供电。
散热系统
设备无风扇，散热类型为自然散热。
技术指标
表3-231 S210-24T4SR技术指标
| 项目 | 描述 |
|---|---|
| 尺寸（宽 x 深 x 高，不含包材） [mm] | 基本尺寸（深度为不包含前后面板突出的结构件的距离）：442.0mm×160.0mm×43.6mm 最大尺寸（深度为前面板突出的端口到后面板突出结构件的最大距离）：442.0mm×167.0mm×43.6mm |
| 尺寸（宽 x 深 x 高，含包材） [mm] | 550.0mm×280.0mm×90.0mm |
| 机箱高度 [U] | 1U |
| 重量（不含包材） [kg] | 2.0kg |
| 重量（含包材） [kg] | 2.6kg |
| 典型功耗 [W] | 19W |
| 典型散热值 [BTU/hour] | 64.8BTU/hour |
| 最大功耗 [W] | 21W |
| 最大散热值 [BTU/hour] | 71.7BTU/hour |
| 静态功耗 [W] | 6W |
| MTBF [year] | 72.25year |
| MTTR [hour] | 2hour |
| 可用度 | >0.99999 |
| 常温噪声（声功率） [dB(A)] | 无风扇，静音，＜30 |
| 常温噪声（声压） [dB(A)] | 无风扇，静音，＜20 |
| 插卡槽位数 | 0 |
| 电源槽位数 | 0 |
| 风扇模块数量 | 0 |
| 电源冗余 | 不支持 |
| 长期工作环境温度 [°C] | 0°C～+40°C（0m～1800m海拔） |
| 工作环境温度变化限制 [°C] | 1800m～5000m，海拔每升高220m最高温度规格降低1°C。 |
| 存储温度 [°C] | -40°C～+70°C |
| 长期工作环境相对湿度 [RH] | 5%RH～95%RH，非凝露 |
| 长期工作海拔高度 [m] | 0m～5000m |
| 存储海拔高度 [m] | 0m～5000m |
| 供电制式 | 内置AC电源 |
| 额定输入电压 [V] | 交流输入：100V AC～240V AC；50/60Hz |
| 输入电压范围 [V] | 交流输入：90V AC～264V AC；45Hz～65Hz |
| 最大输入电流 [A] | 1A |
| 内存 | - |
| Flash | - |
| Console接口类型 | 不支持 |
| Eth管理网口类型 | 不支持 |
| USB接口 | 不支持 |
| 实时时钟（RTC） | 不支持 |
| RPS输入 | 不支持 |
| 业务口防雷 [kV] | 共模±6kV |
| 电源口防雷 [kV] | 差模±2kV，共模±4kV |
| 风扇类型 | 无风扇 |
| 散热方式 | 自然散热 |
| 气流走向 | - |
| PoE功能 | 不支持 |
| 产品认证 | 支持EMC认证 支持安规认证 支持生产认证 |
