S110-16P2SR
概述
表3-123 S110-16P2SR基本信息
| 属性 | 描述 |
|---|---|
| 描述 | S110-16P2SR(16个10/100/1000BASE-T以太网端口,2个千兆SFP,PoE+,交流供电) |
| 部件编码 | 98011896 |
| 型号 | S110-16P2SR |
组成结构

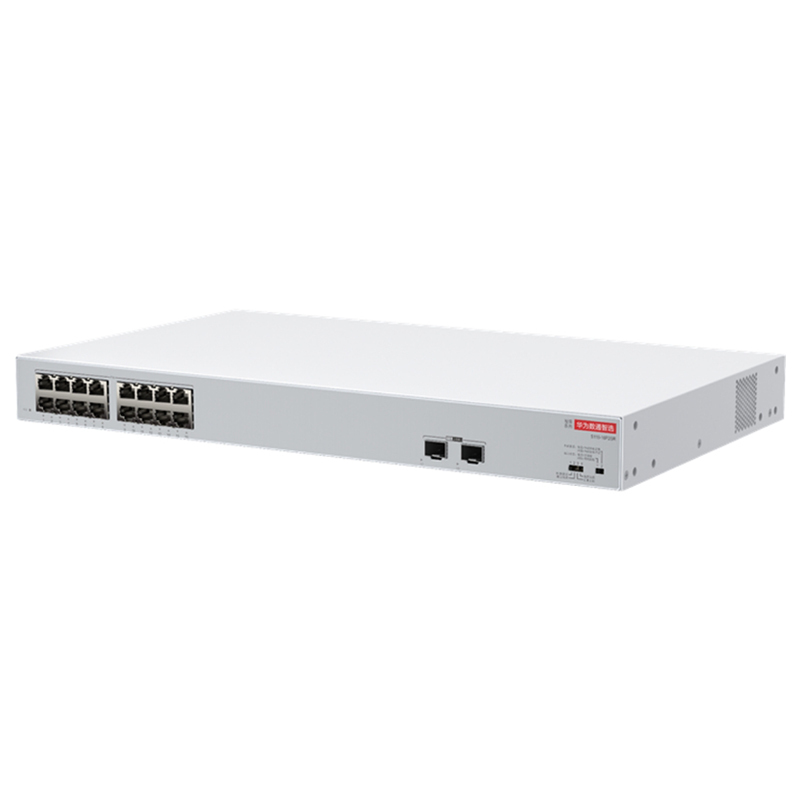

图3-34 S110-16P2SR外观
1 | 电源指示灯 | 2 | 16个十兆/百兆/千兆PoE+以太网电接口 |
3 | 电接口指示灯 | 4 | 2个百兆/千兆以太网光接口 说明：接口为上行接口。 |
5 | 光接口指示灯 | 6 | 模式切换开关 说明：标准模式：所有接口处于同一VLAN，开启流量控制功能。 端口隔离：所有下行接口之间相互隔离，不能相互通信，下行接口只能与上行接口通信（最后两个下行电接口除外，不做隔离）。上行接口之间无隔离，不做聚合。 汇聚上联：两个上行光接口聚合为Trunk接口。Eth-Trunk仅支持基于源物理端口进行负载分担。 流控关闭：所有接口处于同一VLAN，关闭流量控制功能。 |
7 | 接口指示灯状态切换开关 说明：端口状态：接口指示灯表示接口的数据连接状态。 PoE状态：接口指示灯表示接口的PoE供电状态。 | 8 | 接地螺钉 说明：接地线缆不随设备发货。 |
9 | 交流电源插座 说明：配套使用随设备发货的交流电源线。 | - | - |
接口
表3-124 S110-16P2SR接口说明
| 接口名称 | 连接器类型 | 描述 | 可使用的部件 |
|---|---|---|---|
| 十兆/百兆/千兆PoE+以太网电接口 | RJ45 | 十兆/百兆/千兆PoE+以太网电接口主要用于十兆/百兆/千兆业务的接收和发送。 接口支持PoE功能。 | |
| 百兆/千兆以太网光接口 | SFP | 百兆/千兆以太网光接口主要用于百兆/千兆业务的接收和发送。 |
指示灯和按钮
表3-125 指示灯说明
指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|---|---|---|
电源指示灯 | - | 常灭 | 设备未上电。 |
绿色 | 常亮 | 电源供电正常。 | |
接口指示灯（端口状态） | - | 常灭 | 接口无连接。 |
绿色 | 常亮 | 接口建立了十兆或百兆或千兆连接。 说明：设备启动过程中，所有接口指示灯会同时绿色常亮2S左右后熄灭，标志业务初始化完成。 | |
绿色 | 闪烁 | 接口正在传输数据。 | |
接口指示灯（PoE状态） | - | 常灭 | 接口未进行PoE供电。 |
绿色 | 常亮 | 接口PoE供电正常。 | |
绿色 | 闪烁 | 接口PoE供电功率不足。 |
供电系统
设备的电源配置方式为内置单交流电源供电，不支持可插拔的电源模块。设备内置电源中247W可用于PoE供电，在802.3af协议下最多支持16接口PoE满供，在802.3at协议下最多支持8接口PoE满供。
散热系统
设备内置1个风扇，散热类型为风扇强制散热，气流走向为左进风，右出风。
图中设备仅作为气流走向的示意说明。
技术指标
表3-126 S110-16P2SR技术指标
| 项目 | 描述 |
|---|---|
| 尺寸（宽 x 深 x 高，不含包材） [mm] | 基本尺寸（深度为不包含前后面板突出的结构件的距离）：442.0mm×260.0mm×43.6mm 最大尺寸（深度为前面板突出的端口到后面板突出结构件的最大距离）：442.0mm×267.0mm×43.6mm |
| 尺寸（宽 x 深 x 高，含包材） [mm] | 550.0mm×395.0mm×90.0mm |
| 机箱高度 [U] | 1U |
| 重量（不含包材） [kg] | 3.2kg |
| 重量（含包材） [kg] | 3.8kg |
| 典型功耗 [W] | 22.0W |
| 典型散热值 [BTU/hour] | 75.07BTU/hour |
| 最大功耗 [W] | 不使用PoE：22.0W PoE满载：320.0W（PoE：247W） |
| 最大散热值 [BTU/hour] | 不使用PoE：75.07 PoE满载：1091.87 |
| 静态功耗 [W] | 14.0W |
| MTBF [year] | 54.99year |
| MTTR [hour] | 2hour |
| 可用度 | >0.99999 |
| 常温噪声（声功率） [dB(A)] | 55dB(A) |
| 常温噪声（声压） [dB(A)] | 46dB(A) |
| 插卡槽位数 | 0 |
| 电源槽位数 | 0 |
| 风扇模块数量 | 1 |
| 电源冗余 | 不支持 |
| 长期工作环境温度 [°C] | 0°C～+45°C（0m～1800m海拔） |
| 工作环境温度变化限制 [°C] | 1800m～5000m，海拔每升高220m最高温度规格降低1°C。 |
| 存储温度 [°C] | -40°C～+70°C |
| 长期工作环境相对湿度 [RH] | 5%RH～95%RH，非凝露 |
| 长期工作海拔高度 [m] | 0m～5000m |
| 存储海拔高度 [m] | 0m～5000m |
| 供电制式 | 内置AC电源 |
| 额定输入电压 [V] | 交流输入：100V AC～240V AC；50/60Hz |
| 输入电压范围 [V] | 交流输入：90V AC～264V AC；45Hz～65Hz |
| 最大输入电流 [A] | 3.8A |
| 内存 | - |
| Flash | - |
| Console接口类型 | 不支持 |
| Eth管理网口类型 | 不支持 |
| USB接口 | 不支持 |
| 实时时钟（RTC） | 不支持 |
| RPS输入 | 不支持 |
| 业务口防雷 [kV] | 共模±6kV |
| 电源口防雷 [kV] | 差模±2kV，共模±4kV |
| 风扇类型 | 内置风扇 |
| 散热方式 | 风冷散热，智能调速 |
| 气流走向 | 左进风，右出风 |
| PoE功能 | 支持 |
| 产品认证 | 支持EMC认证 支持安规认证 支持生产认证 |
