S210-8P2ST
概述
| 属性 | 描述 |
|---|---|
| 描述 | S210-8P2ST (8个10/100/1000BASE-T以太网端口,PoE+,1个千兆SFP,1个10/100/1000BASE-T以太网端口,国标交流适配器) |
| 部件编码 | 98011941 |
| 型号 | S210-8P2ST |
| 起始支持版本 | V200R021C20 |

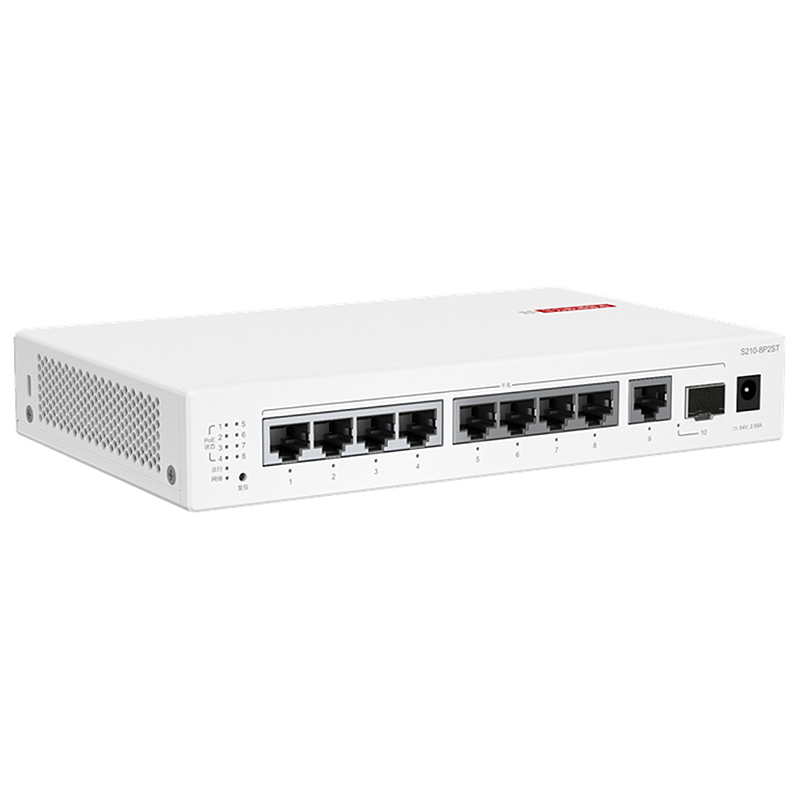

组成结构
1 | PoE状态指示灯 | 2 | 设备运行指示灯 |
3 | 网络状态指示灯 | 4 | 1个复位按钮 须知： 长按（6s以上）：恢复出厂配置并复位设备。 短按：复位设备。 复位设备会导致业务中断，需慎用此按钮。 |
5 | 8个十兆/百兆/千兆PoE+以太网电接口 | 6 | 1个十兆/百兆/千兆以太网电接口 |
7 | 接口指示灯 | 8 | 1个千兆以太网光接口 |
9 | 电源适配器插座 说明： 配套使用电源适配器（54V 2.59A）。 | 10 | 接地螺钉 |
接口
| 接口名称 | 连接器类型 | 描述 | 可使用的部件 |
|---|---|---|---|
| 十兆/百兆/千兆PoE+以太网电接口 | RJ45 | 十兆/百兆/千兆PoE+以太网电接口主要用于十兆/百兆/千兆业务的接收和发送。 接口支持PoE功能。 | |
| 十兆/百兆/千兆以太网电接口 | RJ45 | 十兆/百兆/千兆以太网电接口主要用于十兆/百兆/千兆业务的接收和发送。 | |
| 千兆以太网光接口 | SFP | 千兆以太网光接口主要用于千兆业务的接收和发送。 |
指示灯和按钮
指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|---|---|---|
PoE状态指示灯 | - | 常灭 | 接口未进行PoE供电。 |
绿色 | 常亮 | 接口PoE供电正常。 | |
绿色 | 闪烁 | 接口PoE供电功率不足。 | |
设备运行状态灯 | - | 常灭 | 系统未运行或处于复位状态。 |
绿色 | 快闪（8Hz，1秒闪8次） | 系统处于上电加载、复位启动或升级状态。 | |
绿色 | 慢闪（0.5Hz，2秒闪1次） | 系统正常运行中。 | |
网络状态指示灯 | - | 常灭 | 设备没有处于云管理状态。 |
蓝色 | 常亮 | 设备处于云管理状态，设备云管理上线成功。 | |
接口指示灯 | - | 常灭 | 接口无连接。 |
绿色 | 常亮 | 接口建立了十兆或百兆或千兆连接。 说明： 设备启动过程中，所有接口指示灯会同时绿色常亮2S左右后熄灭，标志业务初始化完成。 | |
绿色 | 闪烁 | 接口正在传输数据。 |
供电系统
使用随设备发货的电源适配器为设备和下挂PD进行供电。其中124W可用于PoE供电，在802.3af协议下最多支持8接口PoE满供，在802.3at协议下最多支持4接口PoE满供。
散热系统
设备无风扇，散热类型为自然散热。
技术指标
| 项目 | 描述 |
|---|---|
| 尺寸（宽 x 深 x 高，不含包材） [mm] | 基本尺寸（深度为不包含前后面板突出的结构件的距离）：210.0mm×130.0mm×35.0mm 最大尺寸（深度为前面板突出的端口到后面板突出结构件的最大距离）：210.0mm×130.0mm×35.0mm |
| 尺寸（宽 x 深 x 高，含包材） [mm] | 370.0mm×242.0mm×90.0mm |
| 机箱高度 [U] | 0.787U |
| 重量（不含包材） [kg] | 1.5kg |
| 重量（含包材） [kg] | 1.7kg |
| 典型功耗 [W] | 12W |
| 典型散热值 [BTU/hour] | 40.9BTU/hour |
| 最大功耗 [W] | 145W（PoE：124W） |
| 最大散热值 [BTU/hour] | 494.8BTU/hour |
| 静态功耗 [W] | 5W |
| MTBF [year] | 75.78year |
| MTTR [hour] | 2hour |
| 可用度 | >0.99999 |
| 常温噪声（声功率） [dB(A)] | 无风扇，静音，＜30 |
| 常温噪声（声压） [dB(A)] | 无风扇，静音，＜20 |
| 插卡槽位数 | 0 |
| 电源槽位数 | 0 |
| 风扇模块数量 | 0 |
| 电源冗余 | 不支持 |
| 长期工作环境温度 [°C] | 0°C～+40°C（0m～1800m海拔） |
| 工作环境温度变化限制 [°C] | 1800m～5000m，海拔每升高220m最高温度规格降低1°C。 |
| 存储温度 [°C] | -40°C～+70°C |
| 长期工作环境相对湿度 [RH] | 5%RH～95%RH，非凝露 |
| 长期工作海拔高度 [m] | 0m～5000m |
| 存储海拔高度 [m] | 0m～5000m |
| 供电制式 | 电源适配器 |
| 额定输入电压 [V] | 电源适配器输入：100V AC～240V AC；50/60Hz 电源适配器输出：54V DC |
| 输入电压范围 [V] | 电源适配器输入：90V AC～290V AC；47Hz～63Hz |
| 最大输入电流 [A] | 2.59A |
| 内存 | - |
| Flash | - |
| Console接口类型 | 不支持 |
| Eth管理网口类型 | 不支持 |
| USB接口 | 不支持 |
| 实时时钟（RTC） | 不支持 |
| RPS输入 | 不支持 |
| 业务口防雷 [kV] | 共模±6kV |
| 电源口防雷 [kV] | 电源适配器：差模±2kV，共模±4kV |
| 风扇类型 | 无风扇 |
| 散热方式 | 自然散热 |
| 气流走向 | - |
| PoE功能 | 支持 |
| 产品认证 | 支持EMC认证 支持安规认证 支持生产认证 |
