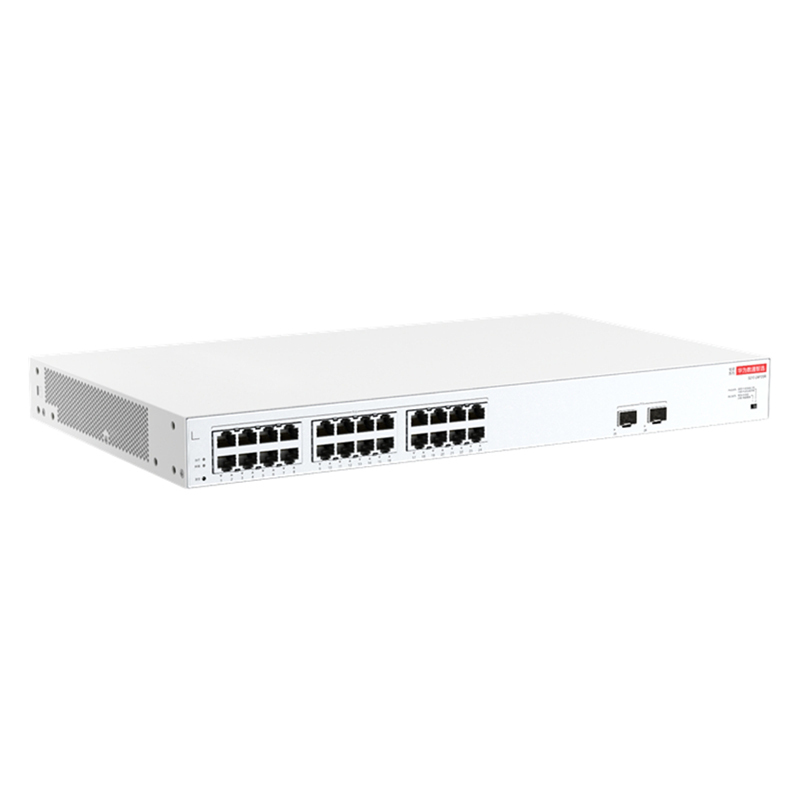

华为智选 S210-24P2SR 千兆web管理POE交换机 24个千兆电+2个千兆光 支持POE+ 机架式带机量300

S210-24P2SR(24个10/100/1000BASE-T以太网端口,2个千兆SFP,PoE+,交流供电)
    千兆web管理POE交换机,包转发率39Mpps,交换容量192Gbps,24个千兆电口,2个千兆光口,VLAN:4K,MAC:8K,1U标准机架款,金属外壳,支持POE+,输出功率370W,挂耳默认自带
¥3250

¥5880

S210-24P2SR


概述

表3-232 S210-24P2SR基本信息
属性描述
描述S210-24P2SR(24个10/100/1000BASE-T以太网端口,2个千兆SFP,PoE+,交流供电)
部件编码98011900
型号S210-24P2SR
起始支持版本V200R021C20

组成结构

图3-67 S210-24P2SR外观

1

设备运行指示灯

2

网络状态指示灯

3

1个复位按钮

须知:

长按(6s以上):恢复出厂配置并复位设备。

短按:复位设备。

复位设备会导致业务中断,需慎用此按钮。

4

24个十兆/百兆/千兆PoE+以太网电接口

5

电接口指示灯

6

2个千兆以太网光接口

7

光接口指示灯

8

接口指示灯状态切换开关

说明:

端口状态:接口指示灯表示接口的数据连接状态。

PoE状态:接口指示灯表示接口的PoE供电状态。

9

接地螺钉

10

交流电源插座

说明:

配套使用随设备发货的交流电源线。

接口

表3-233 S210-24P2SR接口说明
接口名称连接器类型描述可使用的部件
十兆/百兆/千兆PoE+以太网电接口RJ45

十兆/百兆/千兆PoE+以太网电接口主要用于十兆/百兆/千兆业务的接收和发送。

接口支持PoE功能。

网线

千兆以太网光接口SFP千兆以太网光接口主要用于千兆业务的接收和发送。

GE eSFP封装光模块(仅支持最大距离≤10km的光模块)

指示灯和按钮

表3-234 指示灯说明

指示灯名称

指示灯颜色

指示灯状态

状态描述

设备运行状态灯

-

常灭

系统未运行或处于复位状态。

绿色

快闪(8Hz,1秒闪8次)

系统处于上电加载、复位启动或升级状态。

绿色

慢闪(0.5Hz,2秒闪1次)

系统正常运行中。

绿色

常亮

设备有风扇相关故障。

网络状态指示灯


-

常灭

设备没有处于云管理状态。

蓝色

常亮

设备处于云管理状态,云管理上线成功。

接口指示灯(端口状态)

-

常灭

接口无连接。

绿色

常亮

接口建立了十兆或百兆或千兆连接。

说明:

设备启动过程中,所有接口指示灯会同时绿色常亮2S左右后熄灭,标志业务初始化完成。

绿色

闪烁

接口正在传输数据。

接口指示灯(PoE状态)

-

常灭

接口未进行PoE供电。

绿色

常亮

接口PoE供电正常。

绿色

闪烁

接口PoE供电功率不足。

供电系统

设备的电源配置方式为内置单交流电源供电,不支持可插拔的电源模块。设备内置电源中370W可用于PoE供电,在802.3af协议下最多支持24接口PoE满供,在802.3at协议下最多支持12接口PoE满供。

散热系统

设备内置1个风扇,散热类型为风扇强制散热,气流走向为左进风,右出风。

图中设备仅作为气流走向的示意说明。


技术指标

表3-235 S210-24P2SR技术指标
项目描述
尺寸(宽 x 深 x 高,不含包材) [mm]

基本尺寸(深度为不包含前后面板突出的结构件的距离):442.0mm×260.0mm×43.6mm

最大尺寸(深度为前面板突出的端口到后面板突出结构件的最大距离):442.0mm×267.0mm×43.6mm

尺寸(宽 x 深 x 高,含包材) [mm]550.0mm×395.0mm×90.0mm
机箱高度 [U]1U
重量(不含包材) [kg]3.4kg
重量(含包材) [kg]4.1kg
典型功耗 [W]27.0W
典型散热值 [BTU/hour]92.13BTU/hour
最大功耗 [W]

不使用PoE:27W

PoE满载:458W(PoE:370W)

最大散热值 [BTU/hour]

不使用PoE:92.13

PoE满载:1562.74

静态功耗 [W]15.0W
MTBF [year]40.92year
MTTR [hour]2hour
可用度>0.99999
常温噪声(声功率) [dB(A)]55dB(A)
常温噪声(声压) [dB(A)]46dB(A)
插卡槽位数0
电源槽位数0
风扇模块数量1
电源冗余不支持
长期工作环境温度 [°C]0°C~+45°C(0m~1800m海拔)
工作环境温度变化限制 [°C]1800m~5000m,海拔每升高220m最高温度规格降低1°C。
存储温度 [°C]-40°C~+70°C
长期工作环境相对湿度 [RH]5%RH~95%RH,非凝露
长期工作海拔高度 [m]0m~5000m
存储海拔高度 [m]0m~5000m
供电制式内置AC电源
额定输入电压 [V]交流输入:110V AC~240V AC;50/60Hz
输入电压范围 [V]交流输入:100V AC~264V AC;45Hz~65Hz
最大输入电流 [A]6A
内存-
Flash-
Console接口类型不支持
Eth管理网口类型不支持
USB接口不支持
实时时钟(RTC)不支持
RPS输入不支持
业务口防雷 [kV]共模±6kV
电源口防雷 [kV]差模±2kV,共模±4kV
风扇类型内置风扇
散热方式风冷散热,智能调速
气流走向左进风,右出风
PoE功能支持
产品认证

支持EMC认证

支持安规认证

支持生产认证
